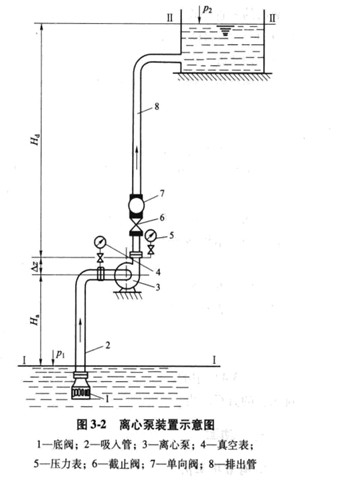

离心泵装置如图上所示，由离心泵3、电动机、吸入管2、排出管8和阀门等组成。
    底阀1由单向阀和防污网组成。底阀上的单向阀只允许液体从吸液池流进吸人管，而不允许反方向流动。它的主要作用是保证泵在启动前能灌满液体，而周边的防污网则起着防止液池中的杂物被吸人泵中的作用。
    单向阀7在停泵时靠排出管中的液体压力自动关闭，机械隔膜计量泵的小编提醒，这样可以防止液体倒流泵内冲坏叶轮。
    截止阀6的用途是在开、停或检修泵时截断流体，对于小型泵装置，它还用于调节泵的流量。
    真空表4和压力表5，分别用于测定泵的人口和出口的压力，人们可以根据表的读数的变化，分析判断泵的运行是否正常。
